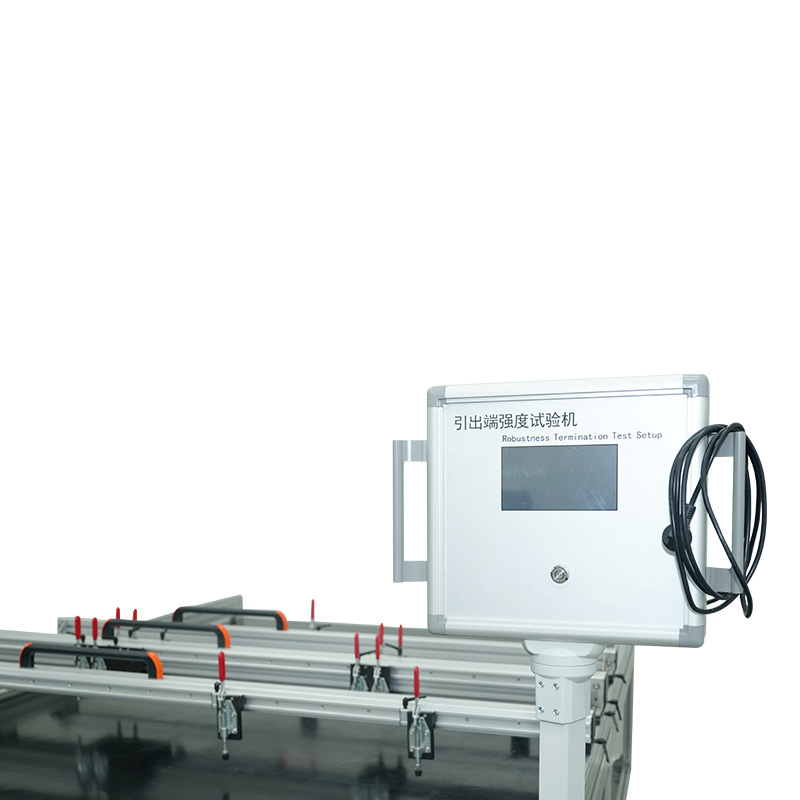

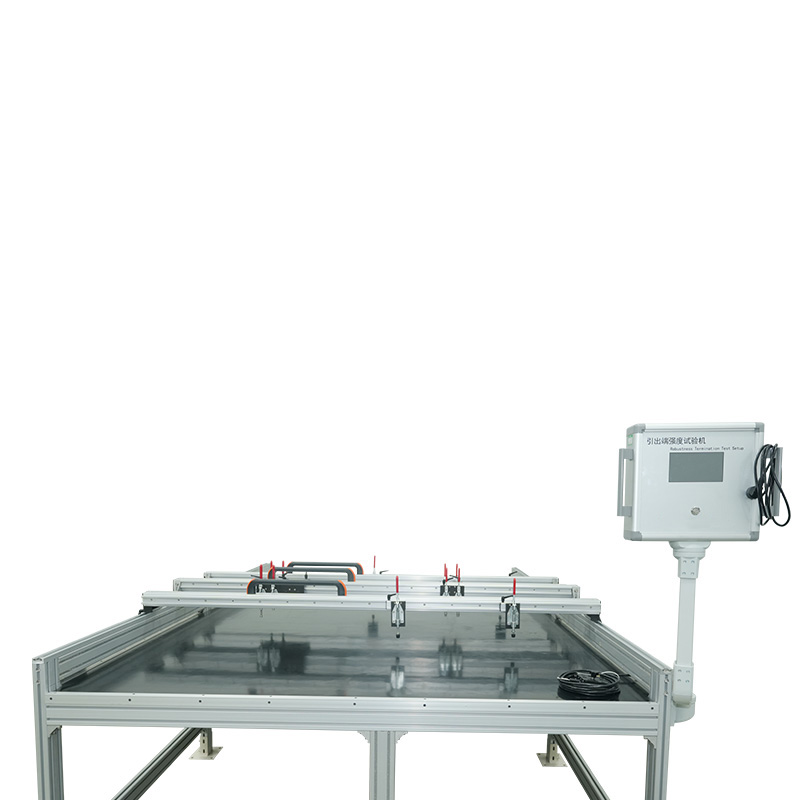

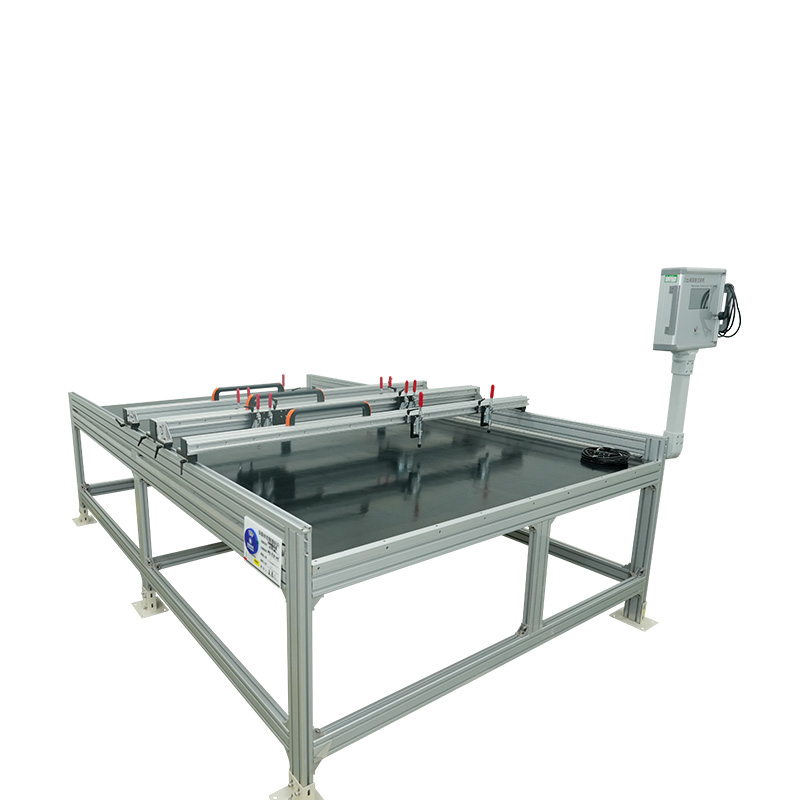

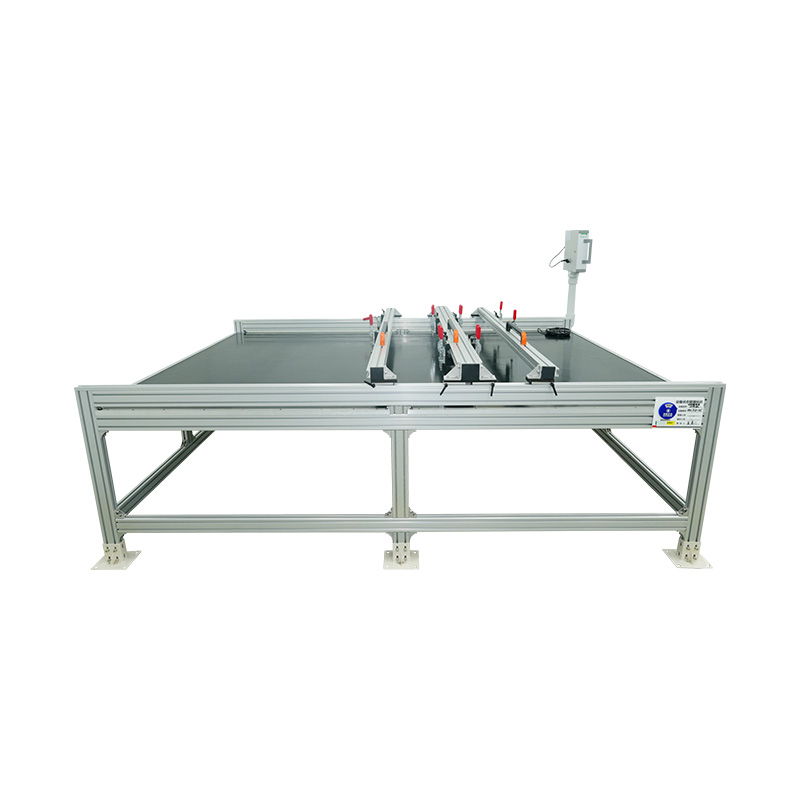

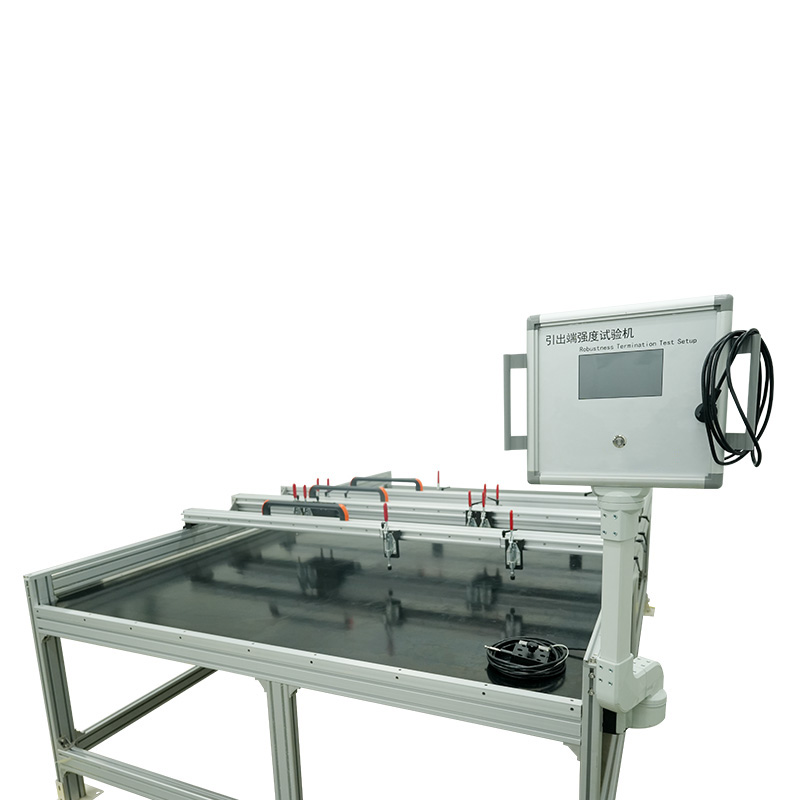

Megszakítások robusztusságának tesztelője

Hogyan alkalmazkodik a végződések robusztussága a különböző méretű és formájú csatlakozókhoz?

A gyártás és a minőségbiztosítás precíz világában minden alkatrész integritása a legfontosabb. Ez különösen igaz az elektromos csatlakozásokra, amelyek az energia- és adatátvitel kritikus artériáiként szolgálnak a fogyasztói elektronikától a repülőgép-rendszerekig. Egyetlen hibás felmondás rendszerhibához, biztonsági kockázatokhoz és jelentős anyagi veszteséghez vezethet. Ezen kockázatok mérséklése érdekében a a lezárások robusztusságát tesztelő nélkülözhetetlen eszközzé vált a validáló laboratóriumokban világszerte. Elsődleges funkciója az, hogy szabályozott mechanikai igénybevételeket – húzásokat, tolásokat és nyírókat – alkalmazzon az elektromos végződéseken, hogy megbizonyosodjon arról, hogy ellenállnak a telepítés, karbantartás és üzemeltetés nehézségeinek. Mindazonáltal a csatlakozótípusok óriási sokfélesége, a finom fotovoltaikus csatlakozódobozoktól a nagy teherbírású autóipari tüskékig alapvető kihívást jelent: hogyan képes egyetlen berendezés pontosan és megbízhatóan tesztelni a formák ilyen sokféleségét?

A tesztelés kritikus szerepe az ipari alkalmazásokban

A szigorú felmondási tesztelés szükségessége nem önkényes; nemzetközi szabványokban van kodifikálva, amelyek meghatározzák a biztonsági és megbízhatósági referenciaértékeket az egész iparágra vonatkozóan. Szabványok, mint pl IEC 61215-MQT 14 , IEC 61730-2-MST 42 , és UL 1703 kifejezetten előírja a lezárások robusztusságának tesztelését, különösen az olyan ágazatokban, mint a fotovoltaik és az autóelektronika. Ezeket a teszteket a valós mechanikai igénybevételek szimulálására tervezték. Például egy napelem telepítése során a technikus véletlenül meghúzhat egy kábelt, vagy csavaró erőt fejthet ki a csatlakozóra. A terminál húzási teszt biztosítja, hogy a csatlakozódobozon belüli csatlakozás ne lazuljon meg vagy szakadjon meg, fenntartva az elektromos folytonosságot és megakadályozva az esetleges ívképződést, ami tűzveszélyes.

Hasonlóképpen, az autóiparban a csatlakozóknak el kell viselniük az állandó vibrációt, a hőciklusokat és a javítások során előforduló rángatózásokat. A végződések robusztusságának tesztelője igazolja, hogy ezek az alkatrészek megbízhatóan működnek a jármű teljes élettartama alatt. Az ilyen alkalmazások meghibásodásának következményei súlyosak, ami aláhúzza az átfogó tesztelés megkérdőjelezhetetlen követelményét. Ezeknek a szabványoknak az univerzális alkalmazhatósága azt jelenti, hogy a vizsgálóberendezésnek ugyanolyan univerzálisnak kell lennie, és képes zökkenőmentesen áttérni egy vékony, 2 mm átmérőjű vezeték kis érzékelőn történő teszteléséről az energiatároló rendszerekben használt robusztus 20 mm-es kábelsarukra. Ez a követelmény vezérli a sokoldalú tesztelők mögötti alapvető tervezési filozófiát.

A lezárások robusztusságát vizsgáló fő működési elve

Lényegében a robusztus lezárások tesztelője egy precíziós mechanikus rendszer, amelyet arra terveztek, hogy szabályozott erőt fejtsen ki egy lezárásra, és mérje annak válaszát. Az alapvető alkatrészek közé tartozik egy merev keret, egy nagy pontosságú erőmérő cella (erőérzékelő), egy működtető rendszer (gyakran szervomotor a sima, programozható mozgás érdekében) és egy kifinomult digitális vezérlő. A tesztelő egy meghatározott tesztprogramot hajt végre, amely meghatározza az erő típusát (húzó, nyomó, nyíró), az alkalmazás mértékét, az elérendő maximális erőt és a tartózkodási időt.

A kritikus kölcsönhatás azonban az érintkezési ponton történik: ott, ahol a gép megragadja a mintát. A gép hatalmas erőt tud kifejteni, de ha a mintát nem tartják biztonságosan és megfelelően, a vizsgálati eredmények érvénytelenek. A nem megfelelően megfogott csatlakozó megcsúszhat, túlzott erő hatására összenyomódhat, vagy a feszültségkoncentráció a markolatnál, nem pedig a végződésnél jelentkezhet. Ez idő előtti és pontatlan hibaüzemmódhoz vezet. Ezért a pontos teszt teljes előfeltétele azon a képességen nyugszik, hogy tökéletesen illeszkedik a tesztelt eszközhöz. Itt merül fel az elhelyezés kihívása, amelyet egy moduláris rögzítési rendszer és az adaptálható szerszámok oldanak meg. Ez az szerelvény és a markolat amelyek a gép nyers erejét egy precíz, megismételhető és szabványnak megfelelő tesztté alakítják át bármely adott csatlakozógeometriára.

Elsődleges módszerek a különböző méretek és formák elhelyezésére

A különböző minták elhelyezése a modularitáson, a precíziós szerszámozáson és a fejlett vezérlőrendszereken alapuló, sokoldalú megközelítésen keresztül valósul meg.

1. moduláris rögzítőrendszerek és egyedi szerszámok

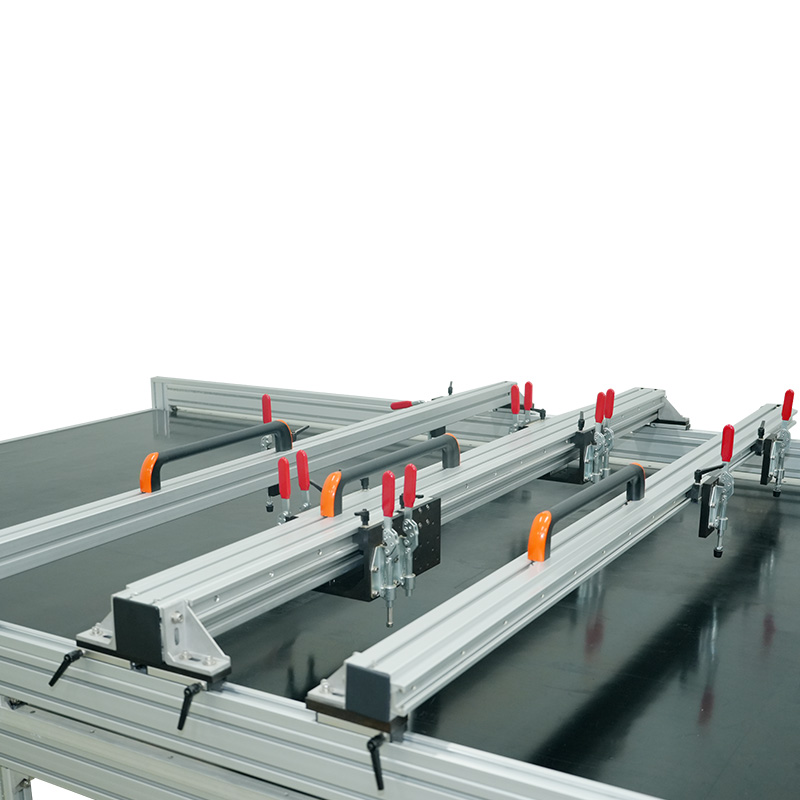

A legközvetlenebb és leghatékonyabb megoldás a moduláris rögzítőrendszer alkalmazása. Ahelyett, hogy egy rögzített, monolit eszköz lenne, egy kiváló minőségű, robusztus végződés-tesztelőt terveztek szabványos rögzítési interfészekkel a mozgó keresztfejére és alaplapjára. Ez lehetővé teszi a cserélhető fogantyúk és rögzítők hatalmas könyvtárának használatát.

• Univerzális mechanikus markolat: A huzal- és kábelhúzási tesztekhez egy sor cserélhető markolatpofát alkalmaznak. Ezek a pofák különböző méretűek és felületi textúrájúak (sima, fogazott, V-hornyú), hogy alkalmazkodjanak a különböző huzalátmérőkhöz anélkül, hogy elvágnák a vezetőt vagy megcsúsznának. Nagyon vékony huzal esetén kis, sima pofákat lehet használni enyhe szorítóerővel, míg nagy, durva kábelnél nagy, fogazott pofákat kell kiválasztani, hogy beleharapjanak a szigetelésbe és szilárd tartást biztosítsanak.
• Speciális egyedi lámpatestek: Sok csatlakozót nem lehet egyszerű markolattal tesztelni. Egyedi tervezésű rögzítőelemre van szükségük, amely utánozza a tényleges illeszkedő csatlakozót, vagy egy adott érintkezési felületet biztosít. Például egy kapocscsap teszteléséhez gyakran olyan rögzítőelemre van szükség, amely biztonságosan tartja a műanyag csatlakozótestet, miközben magához a csaphoz egy miniatűr kampót vagy karmot rögzítenek a húzóerő kifejtéséhez. A jó hírű gyártók, köztük a precíziós tervezésre összpontosító gyártók gyakran kínálnak tervezési és gyártási szolgáltatásokat az ilyen egyedi szerszámokhoz. A Shanghai Houyao Testing Equipment Co., Ltd., mint azon kevés hazai gyártók egyike, akik nagyszabású környezeti szimulációs kamrák és optikai szimulációs berendezések kutatására és gyártására szakosodtak, önállóan fejlesztettek fejlett termékeket, és képesek ilyen személyre szabott megoldások nyújtására. A vállalat az integritás és az emberközpontú szolgáltatás elveinek betartása biztosítja, hogy ezek a lámpatestek pontosan megfeleljenek a vevői követelményeknek és a nemzetközi szabványoknak.
• Adapterek és szerelőlapok: Az adapterek sorozata lehetővé teszi a szabványos markolatok különböző szögekben történő felszerelését vagy az erőmérő cellához való csatlakoztatását különböző konfigurációkban. Ez döntő fontosságú a tiszta nyíróerők kifejtéséhez vagy a gép elsődleges tengelyéhez nem igazodó végződések teszteléséhez.

2. többtengelyes állíthatóság és pontos beállítás

Egy robusztus tesztkeret csak annyira jó, amennyire az igazítása van. Az elcsúszás hajlítónyomatékokat vezethet be a vizsgálatba, nem tengelyirányú erőket alkalmazva, amelyek érvénytelenítik az eredményeket, és károsíthatják a mintát. A csúcskategóriás tesztelők fokozataiban jelentős állíthatóság jellemzi.

• X-Y-Z állítható fokozatok: Az alaplemez, amelyre a mintát rögzítik, gyakran egy állítható tárgyasztal, amely vízszintes (X és Y) és függőleges (Z) síkban mozoghat. Ez lehetővé teszi a kezelő számára, hogy tökéletesen igazítsa a végpontot az alkalmazott erő középpontjához, biztosítva a tiszta axiális húzást vagy lökést. Ez feltétlenül kritikus fontosságú olyan furcsa alakú csatlakozók vagy kivezetések teszteléséhez, amelyek nem az alkatrészen találhatók központi helyen.
• Forgatás beállítása: Egyes rögzítőelemek forgási szabadságot tartalmaznak, lehetővé téve a markolat önbeállását a mintához, amikor erőt fejtenek ki, megakadályozva az oldalirányú terhelést.

3. fejlett vezérlő és érzékelő szoftver

A hardvert intelligens szoftver erősíti, amely lehetővé teszi a mintához igazodó aprólékos konfigurálást.

• Programozható paraméterek: A szoftver lehetővé teszi a kezelő számára, hogy meghatározza a teszt minden aspektusát: a fogási távolságot a végponttól, a megközelítési sebességet, az előterhelési erőt, a teszt sebességét, a maximális erőt és a törésérzékelési érzékenységet. A törékeny kis csatlakozókhoz alacsony előterhelési erő és lassú tesztsebesség van programozva, hogy megakadályozzák az ütközés okozta károsodást. Nagy, robusztus lezárás esetén nagyobb erő és nagyobb sebesség használható a teszt felgyorsításához.
• Valós idejű megfigyelés és adatgyűjtés: A szoftver valós idejű grafikus megjelenítést biztosít az alkalmazott erőről. A kezelő figyelhet az esetleges rendellenességekre, mint például a csúszást jelző hirtelen erőcsökkenésre, és megszakíthatja a tesztet, ha a lámpatest nem működik megfelelően. Ez a visszacsatolás elengedhetetlen magának a tesztbeállításnak az érvényesítéséhez, mielőtt folytatná a teljes mintaköteget.

A rögzítések és a szerszámok kiválasztásának szempontjai

A megfelelő lámpatest kiválasztása szisztematikus folyamat a minta és a szabvány alapján.

A modern képessége a lezárások robusztusságát tesztelő a csatlakozóméretek és -formák széles spektrumának befogadása nem a véletlen műve, hanem tudatos, kifinomult tervezés. Ez egy holisztikus rendszeren keresztül érhető el, amely a merev és precíz mechanikus keretet a moduláris, cserélhető rögzítések és szerszámok átfogó könyvtárával kombinálja. Ezt a hardvert intelligens, programozható szoftver vezérli, amely lehetővé teszi a tesztparaméterek finomhangolását az egyes minták egyedi tulajdonságaihoz. Az eredmény egy rendkívül adaptálható validációs platform, amely a legkisebb érzékelővezetéktől a legnagyobb tápkábelsarokig minden mechanikai integritását biztosítja.

Ez a rugalmasság kritikus fontosságú a gyártók és a vizsgálólaboratóriumok számára az egész országban űrrepülés , autóelektronika , fotovoltaik , és energiatároló iparágak , akiknek termékeiket szigorú nemzetközi szabványok szerint kell érvényesíteniük. Sokoldalú befektetéssel a lezárások robusztusságát tesztelő A megfelelő rögzítőelemekkel felszerelve olyan jövőálló eszközt kapnak, amely képes biztosítani a termék biztonságát, megbízhatóságát és megfelelőségét, függetlenül attól, hogy a csatlakozók kialakítása hogyan alakul. Az ilyen fejlett, adaptálható tesztelési megoldások nyújtása iránti elkötelezettség az, ami bizonyos beszállítókat megbízható partnerekké tesz a globális tesztelési iparágban. A Shanghai Houyao Testing Equipment Co., Ltd. az innováció és a minőség iránti elkötelezettségével hozzájárul ehhez az ökoszisztémához azáltal, hogy olyan berendezéseket fejleszt ki, amelyek megfelelnek ezeknek az összetett követelményeknek, és hozzájárulnak annak biztosításához, hogy a modern technológiai világunk alapvető elemei tartósak legyenek.
